Rundführungen Serie DKRO
Die Rundführungen unter den DEINHAMMER Gleitführungen sind in vielen Fällen die perfekte, weil schmierungsfreie Alternative zu allen gängigen Kugelbuchsen.

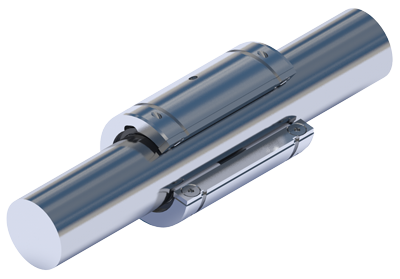

Die DKRO-Serie
Läuft wie geschmiert. Auch ohne Schmierung
Keine Frage: Auch Kugelbuchsen fallen unter bewährte Technik, die allerdings einen Nachteil hat. Denn während die Rundführungen von DEINHAMMER auch ohne Schmiermittel gleiten, müssen rollende Kugelbuchsen geschmiert werden. Die Aufgabe, für die Rundführungen wie geschaffen sind, besteht im fast reibungslosen und geradlinigen Führen von Maschinenelementen entlang einer zylindrischen Welle, wie das im industriellen Alltag zum Beispiel beim Einstellen automatisierter Prozesse gang und gäbe ist.
Mit der DKRO-Serie in offener Bauart bietet DEINHAMMER eine starke, langlebige und widerstandsfähige sowie obendrein wirtschaftliche Alternative zur Kugelbuchse. Dank der speziellen Geometrie werden zudem auch noch etwaigen Fluchtungs- und Parallelitätsfehlern vorgebeugt. In dieser Serien sind die Rundführungen und Gleitbuchsen in verschiedenen Materialien und Hochleistungskunststoff-Ausführungen erhältlich.
Abmessungen
Abmessungen Rundführung DKRO
| Bauform | Artikel-Nr. | Systemmaße [mm] | Führungsbuchse [mm] | Zul. Belastung [kN] und zul. Momente [Nm] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (h6) | D | D1 | L | L1 | L2 | E | α | C0_z | C0_-z | C0_y | M0_y | M0_z | ||
| DKRF12/22-32/A/1K | 720.101 | 12 | 22 | 20,5 | 32 | 22,6 | 1,3 | 7,6 | 78 | 4,8 | 4,8 | 4,8 | 30 | 30 |
| DKRF16/26-36/A/1K | 720.201 | 16 | 26 | 24,9 | 36 | 24,6 | 1,31,6 | 10,4 | 78 | 7,7 | 7,7 | 7,7 | 50 | 50 |
| DKRF20/32-45/A/1K | 720.301 | 20 | 32 | 30,5 | 45 | 31,2 | 1,6 | 10,8 | 60 | 12 | 12 | 12 | 100 | 100 |
| DKRF25/40-58/A/1K | 720.401 | 25 | 40 | 38,5 | 58 | 43,7 | 1,85 | 13,2 | 60 | 25 | 25 | 25 | 250 | 250 |
| DKRF30/47-68/A/1K | 720.501 | 30 | 47 | 44,5 | 68 | 51,7 | 1,85 | 14,2 | 50 | 40 | 40 | 40 | 450 | 450 |
| DKRF40/62-80/A/1K | 720.601 | 40 | 62 | 58 | 80 | 60,3 | 2,15 | 18,7 | 50 | 60 | 60 | 60 | 830 | 830 |
| DKRF50/75-100/A/1K | 720.701 | 50 | 75 | 71 | 100 | 77,3 | 2,65 | 23,6 | 50 | 80 | 80 | 80 | 1500 | 1500 |
| DKRF60/90-125/A/1K | 720.801 | 60 | 90 | 85 | 125 | 101,3 | 3,15 | 29,6 | 54 | 120 | 120 | 120 | 2900 | 2900 |
| DKRF80/120-165/A/1K | 720.901 | 80 | 120 | 114 | 165 | 133,3 | 4,15 | 38,4 | 54 | 190 | 190 | 190 | 6300 | 6300 |

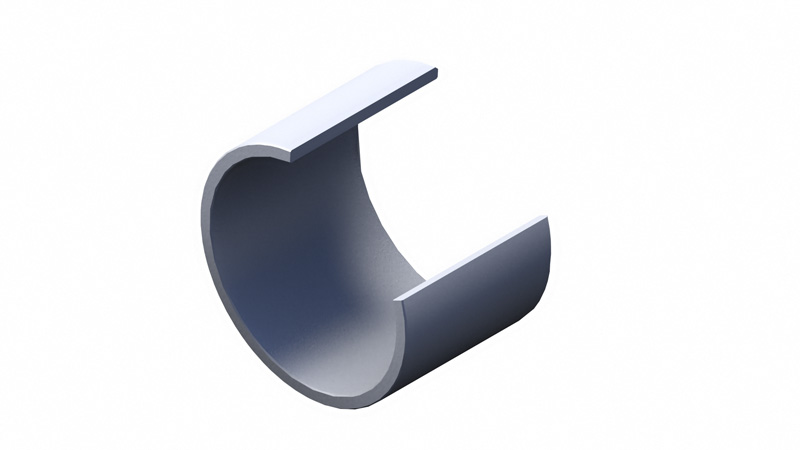

Gleitelemente
Gleitelemente im Überblick
| Material der Gleitelemente (Hochleistungskunststoffe) | Zulässige Flächenpressung bei Dauerlast | Zulässige max. Dauertemperatur | Eigenschaften |
|---|---|---|---|
| ZX100K | 25 N/mm2 | bis 75°C | Standard Hochleistungskunststoff Verschleißfest Gute Gleiteigenschaft |
| ZX530 | 25 N/mm2 | bis 200°C | Hervorragende Chemikalienbeständigkeit (vergleichbar PTFE) Niedrige Reibung Hohe Formstabilität |
| ZX410 | 50 N/mm2 | bis 150°C | Hohe Belastbarkeit bei hoher Geschwindigkeit Hohe Flächenpressung Geringe Wärmeentwicklung |
| ZX324V11T | 40 N/mm2 | bis 250°C | Hohe statische Belastbarkeit Verschleißfest bei über 200°C Schlagfest Chemisch beständig |
| INKUTHERM 3245 | 250 N/mm2 | bis 550°C | Hohe statische Belastbarkeit Hohe Steifigkeit Gute Verschleißfestigkeit bei Hochtemperatur |
Gegenüberstellung der eingesetzten Hochleistungskunststoffe
Klicken Sie in der Legende auf die entsprechende Charakteristik um diese ein-/auszublenden!
Gegenüberstellung der Eigenschaften
Klicken Sie in der Legende auf die entsprechende Kunststoffbezeichnung um diese ein-/auszublenden! Die Ausprägungen der Charakteristiken gehen von 1 = sehr niedrig bis 5= sehr hoch.
Führungswellen
Materialien Führungswellen
| Materialien der Führungswellen |
|---|
| Stahl gehärtet und geschliffen |
| hartverchromt |
| Niro-Stahl |
Führungswellen Serie DKRW
| Bauform | Material | Standard | Abmessung [mm] | Länge* [mm] |
|---|---|---|---|---|
| DKRW/S | Stahl | Standard | D12 bis D80 (h9) | 3000 |
| DKRW/S-P | Stahl | geschliffen und gehärtet | D12 bis D80 (h6/h7) | 3000 |
| DKRW/SCP | Stahl | geschliffen, gehärtet, hartverchromt | D12 bis D80 (h6/h7) | 3000 |
| DKRW/R | Niro-Stahl | Standard | D12 bis D50 (h9) | 3000 |
| DKRW/R-P | Niro-Stahl | geschliffen | D12 bis D50 (h6/h7) | 3000 |
Gleitelemente Rundführungen im Überblick
| Material der Gleitelemente (Hochleistungskunststoffe) | Zulässige Flächenpressung bei Dauerlast | Zulässige max. Dauertemperatur | Eigenschaften |
|---|---|---|---|
| ZX100K | 25 N/mm2 | bis 75°C | Standard Hochleistungskunststoff Verschleißfest Gute Gleiteigenschaft |
| ZX530 | 25 N/mm2 | bis 200°C | Hervorragende Chemikalienbeständigkeit (vergleichbar PTFE) Niedrige Reibung Hohe Formstabilität |
| ZX410 | 50 N/mm2 | bis 150°C | Hohe Belastbarkeit bei hoher Geschwindigkeit Hohe Flächenpressung Geringe Wärmeentwicklung |
| ZX324V11T | 40 N/mm2 | bis 250°C | Hohe statische Belastbarkeit Verschleißfest bei über 200°C Schlagfest Chemisch beständig |
- Auflageelemente für Wellen
- Gehäuse für Führungsbuchsen
- Abstreifelemente
Anwendungsbeispiele Rundführung
| Download PDF | Beschreibung |
|---|---|
| Rundführungen in Sintermetallpressen | Säulenführungen in Sintermetallpressen zur Vermeidung von Schmierung |
Für den Einbau in Ihre Konstruktion senden wir Ihnen gerne 3D- und 2D-Daten unserer DEINHAMMER Gleitführungen zu.
