Home » Gleitführungen in Messvorrichtung

Werkstoff
ZX-100K

Beschreibung der Anwendung
Kreuztisch zur Zustellung von Messproben auf einen
Drehteller

Beschreibung des Einbauortes
Die DEINHAMMER Gleitführungen sind auf einer
Unterkonstruktion aufgesetzt. Die obere Gleitführung ist
über eine schräg gefräßte Verbindungsplatte mit der
unteren Führung verbunden.

Belastungen
Geringe Belastung aus dem Versuchsvorgang

Besonderheiten
Nach der Einstellung der Gleitführungen werden diese
geklemmt.
Durch die Spieleinstellung der Gleitführungen kann die
Präzision und die Verschiebekraft der Messeinrichtung
eingestellt werden.

Zielvorstellung
Einbaufertige Messvorrichtung nach Kundenanforderung

Problemlösung – Bauteilbeschreibung

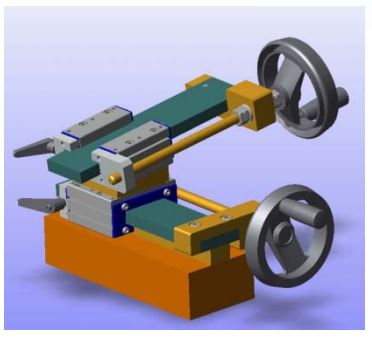

Kreuztisch aus 2 DKLF2 und Führungsschienen aus eloxiertem Aluminium. Zustellung über Handrad und Klemmung mit Klemmelemente

Lebensdauer
Keine Einschränkungen zu erwarten

Vorteile
Wartungsfreier Betrieb und die flexible Fertigung des gesamten Moduls durch DEINHAMMER Gleitsysteme.
