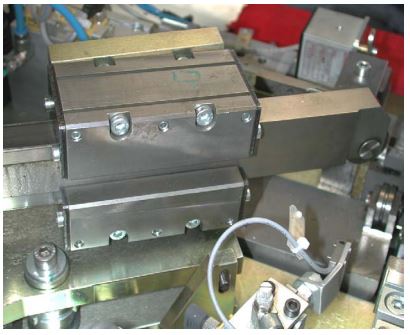

Home » Gleitführung in einer Biegevorrichtung

Werkstoff
ZX324-V11T, ZX100K

Beschreibung der Anwendung
Biegevorrichtung für Elektroden

Beschreibung des Einbauortes
Linearführung mit feststehendem Schlitten und
beweglicher Führungsschiene mit integrierter
Biegerolle

Belastungen
Bei 125 mm Auskragung –
2000 N stoßartige Querkraft

Besonderheiten
Durch die Auskragung entsteht eine sehr hohe
Kantenpressung

Zielvorstellung
Wesentlich längere Standzeit als früher eingesetzte Bronzeführungen
konstante Präzision durch die Möglichkeit das Führungsspiel nachzustellen

Problemlösung – Bauteilbeschreibung
Sonderanfertigung – Schlittenkörper aus Stahl, Führungsschiene geschliffen u. gehärtete
die Biegerolle wurde in die Führungsschiene integriert,
wegen der hohen Querkräfte wurde Anfangschmierung durchgeführt – anschließend Trockenlauf.

Lebensdauer
In 2 Betriebsjahren war bei Dauereinsatz kein Nachjustieren des Führungsspieles notwendig.

Vorteile
Keine Produktionsunterbrechung, keine Wartungskosten

Referenzkunden
Fa. BERU AG
