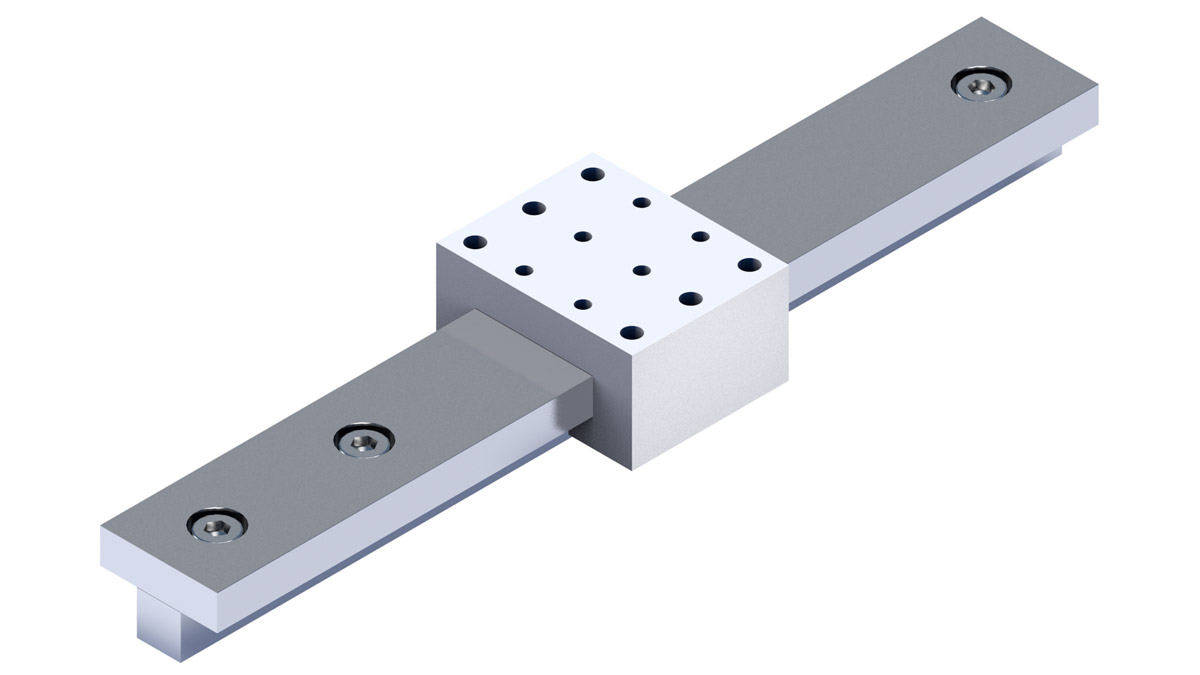

Führungsgleiter Serie DKGL
Der Führungsgleiter ist eine kostengünstige Lösung für einfach Anwendungen.
Systembeschreibung
Der Führungsgleiter DKGL ist in unterschiedlichen Baugrößen und Längen verfügbar. Mit einer Breite von 58 mm bis 100 mm und einer Höhe von 33,5 mm bis 54 mm ist der DKGL variabel einsetzbar. Der Führungsgleiter ist in den Längen 25 mm bis 80 mm und aus den ZX-Materialen erhältlich.
0
mm
min. Einbauhöhe
0
mm
Einbaubreite
0
°C
max. Temperatur
Download

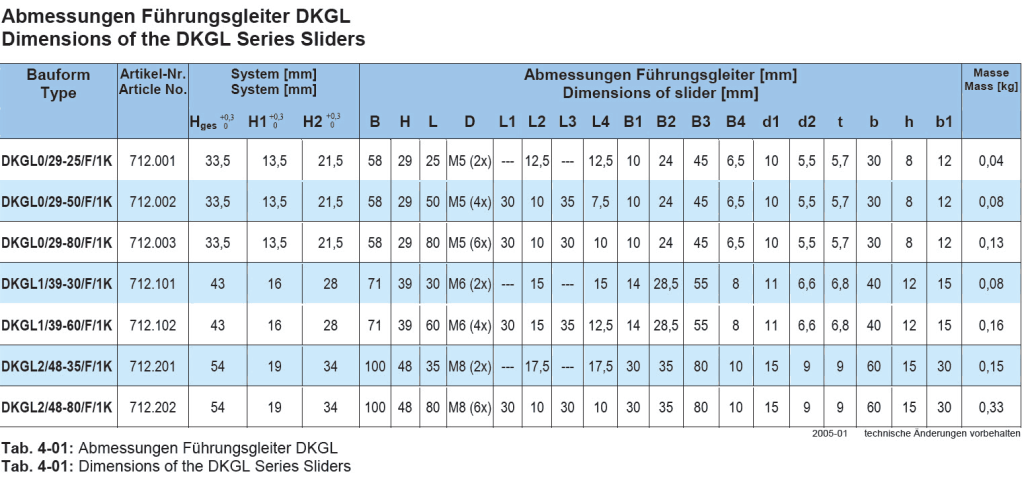

Abmessungen
Führungsschienen

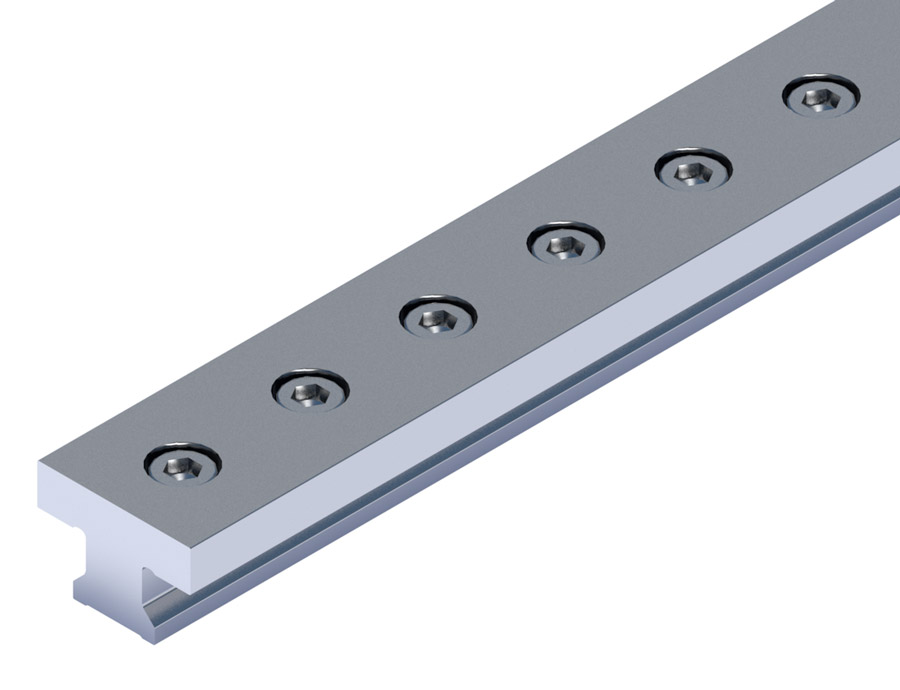

DEINHAMMER Gleitführungen können auf sehr unterschiedlichen Führungsschienen betrieben werden. Standardausführungen sind eloxierte bzw. hartanodisierte Aluminiumschienen. Hartanodiserte Aluminiumschienen stehen in Form einer T-Profil-Schiene mit integriertem Fuß zur Verfügung. Alle anderen Schienen sind reine Rechteckflachprofile, die auf eine Distanzleiste oder einen entsprechenden Unterbau montiert werden.
Eine weitere häufige Ausführungsform sind Stahlschienen, die je nach Anwendungsfall blank gezogen oder geschliffen ausgeführt sind. Bei rauen Umgebungen, bei abrasivem Staub oder wenn die Schienen korrosionsgeschützt werden sollen, werden diese nitriergehärtet.
Bei starker korrosiver Belastung können die Schienen komplett in Edelstahl ausgeführt werden.
Eine weitere häufige Ausführungsform sind Stahlschienen, die je nach Anwendungsfall blank gezogen oder geschliffen ausgeführt sind. Bei rauen Umgebungen, bei abrasivem Staub oder wenn die Schienen korrosionsgeschützt werden sollen, werden diese nitriergehärtet.
Bei starker korrosiver Belastung können die Schienen komplett in Edelstahl ausgeführt werden.
Übersicht Führungsschienen
| Typbezeichnung | Material | Oberfläche | Präzisionsklasse | Einsatzgebiete und Vorteile |
|---|---|---|---|---|
| Typ D-AH | Aluminium | hartanodisiert | Standard: stranggepresst, Toleranzbereich (h7) | - Universell für die meisten Anwendungsfelder einsetzbar - Geeignet für Anwendungen mit engem Führungsspiel bzw. mit Vorspannung - Geringer Verschleiß der Gleitelemente (lange Standzeit) - Geringer Verschiebewiderstand (geringe Antriebskraft) - Gute Wärmeableitung (bei hohen Verfahrgeschwindigkeiten) - Abriebfeste Harteloxalschicht (z.B. bei Holzstaub) - Einfache Montage durch integrierte Distanzleiste |
| Typ AE | Aluminium | eloxiert | Standard: blank gezogen, Toleranzbereich (h9) | - Geeignet für Anwendungen mit einem zulässigen Führungsspiel ab 0,05mm (bei kürzeren Schienenlängen auch mit geringerem Führungsspiel anwendbar) - Universell für die meisten Anwendungsfelder einsetzbar - Geringer Verschleiß der Gleitelemente (lange Standzeit) - Geringer Verschiebewiderstand (geringe Antriebskraft) - Gute Wärmeableitung (bei hohen Verfahrgeschwindigkeiten) - Abriebfeste Eloxalschicht (z.B. bei Holzstaub) - Niedrige Einbauhöhe mit Sonderdistanzleiste erreichbar |
| Typ S | Stahl | blank gezogen | Standard: blank gezogen, Toleranzbereich (h9) | - geeignet für zulässiges Führungsspiel ab 0,05mm (bei kürzeren Längen auch mit geringerem Führungsspiel) - Bei robusten Anwendungen, wenn Korrosionsschutz vorhanden ist - Präzionsschiene z.B. für enges Führungsspiel oder Vorspannung - Niedrige Einbauhöhe mit Sonderdistanzleiste erreichbar |
| Typ S-P | Stahl | geschliffen | Präzision: geschliffen, Toleranzbereich (h6) | - Präzionsschiene z.B. für enges Führungsspiel oder Vorspannung - Niedrige Einbauhöhe mit Sonderd istanzleiste erreichbar |
| Typ SN | Stahl | blank gezogen, nitriergehärtet | Standard: blank gezogen, Toleranzbereich (h9) | - Geeignet für zulässiges Führungsspiel ab 0,05mm (bei kürzeren Längen auch mit geringerem Führungsspiel) - Präzisionsschiene z.B. für enges Führungsspiel oder Vorspannung - Stark abrasive Stäube und Schmutz - Robuste Anwendungen, Schläge und Vibrationen - Hochtemperaturanwendungen bis 550°C - Niedrige Einbauhöhe mit Sonderdistanzleiste erreichbar |
| Typ SNP | Stahl | geschliffen, nitriergehärtet | Präzision: geschliffen, Toleranzbereich (h6) | - Präzisionsschiene z.B. für enges Führungsspiel oder Vorspannung - Stark abrasive Stäube und Schmutz - Robuste Anwendungen, Schläge und Vibrationen - Hochtemperaturanwendungen bis 550°C - Niedrige Einbauhöhe mit Sonderdistanzleiste erreichbar |
| Typ R | Niro-Stahl | blank gezogen | Standard: blank gezogen, Toleranzbereich (h9) | - Geeignet für zulässiges Führungsspiel ab 0,05mm (bei kürzeren Längen auch mit geringerem Führungsspiel) - Stark korrosive Umgebung: z.B. Chemie, Pharma - Robuste Anwendungen, Schläge und Vibrationen - Hochtemperaturanwendungen bis 550°C - Niedrige Einbauhöhe mit Sonderdistanzleiste erreichbar |
Distanzleisten
Wenn Führungsschienen mit Rechteckprofil benutzt werden, so ist als Auflage meist die Verwendung einer Distanzleiste erforderlich. Je nach verwendeter Führungsschiene und Umgebung werden Distanzleisten aus Aluminium (Standardausführung), Stahl oder Edelstahl verwendet.
Übersicht Distanzleisten
| Typbezeichnung | Material | Oberfläche | Präzisionsklasse | Einsatzgebiete |
|---|---|---|---|---|
| Typ AE | Aluminium | eloxiert | Standard: blank gezogen, Toleranzbereich (h9) | - Alle Typen sind grundsätzlich mit allen Flachprofilschienen der Typen AE, S, S-P, SN, SNP und R kombinierbar - Stark abrasive Stäube - Leicht korrosive Umgebung |
| Typ S | Stahl | blank gezogen | Standard: blank gezogen, Toleranzbereich (h9) | - Alle Typen sind grundsätzlich mit allen Flachprofilschienen der Typen AE, S, S-P, SN, SNP und R kombinierbar - Stark abrasive Stäube - Robuste Anwendungen, Schläge und Vibrationen |
| Typ R | Niro-Stahl | blank gezogen | Standard: blank gezogen, Toleranzbereich (h9) | - Alle Typen sind grundsätzlich mit allen Flachprofilschienen der Typen AE, S, S-P, SN, SNP und R kombinierbar - Stark abrasive Stäube - Leicht und stark korrosive Umgebung - Robuste Anwendungen, Schläge und Vibrationen - Hochtemperaturanwendungen bis 550°C |
| Typ S-P | Stahl | geschliffen | Präzision: Anschlussflächen ges chliffen, Toleranzbereich (h6) | - mit allen Flachprofilschienen der Typen AE, S, S-P, SN, SNP und R kombinierbar - Stark abrasive Stäube - Präzisionsanwendungen, geringste Welligkeit der Schiene |
